Máquina para fabricar tubos por extrusión radial vertical: selección práctica y guía de procesos

1. Descripción general y posicionamiento de la aplicación

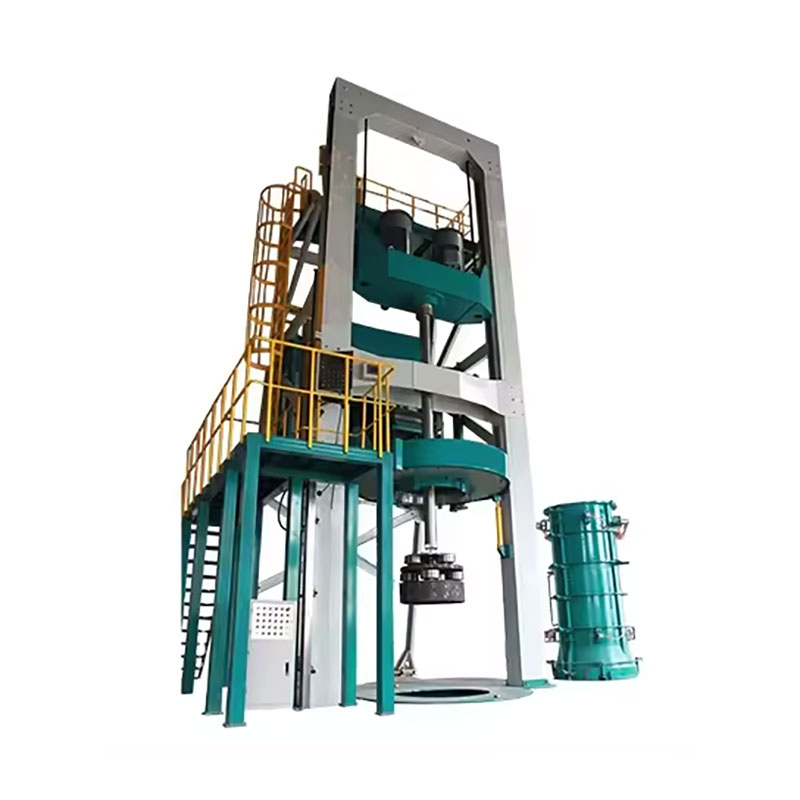

Elmáquina para fabricar tubos de extrusión radial verticalActualmente es el equipo principal para producir tuberías de drenaje de hormigón armado de diámetro pequeño a mediano. Su principio operativo principal es: al utilizar concreto seco y duro, un cabezal de extrusión gira y se eleva dentro del molde del tubo, compactando radialmente el material para lograr un desmolde instantáneo y un curado vertical.

En comparación con los procesos tradicionales centrífugos o de vibración central, las principales ventajas de este método son:

• Ciclo de conformado corto (2 a 4 minutos por tubo)

• Alto grado de automatización

• Baja demanda laboral

• Descarga cero de residuos

Esto lo hace particularmente adecuado para la producción de grandes volúmenes de tuberías de drenaje en el rango de DN300 a DN1500 mm.

2. Principales modelos de máquinas y especificaciones clave

Al seleccionar una máquina, se debe dar prioridad a los siguientes parámetros clave:

2.1 Rango de tamaño de producción

Los diferentes modelos cubren diferentes rangos de diámetro. Por ejemplo:

Modelos pequeños (por ejemplo, serie HF): cubierta de φ200 a φ800 mm, potencia total instalada de ~11,75 kW, tiempo de ciclo de 5 a 10 minutos, producción de 30 a 100 tuberías por turno.

Modelos medianos (por ejemplo, serie JX800-1650): cubierta de 800 a 1650 mm, potencia instalada total ~143,5 kW, velocidad del cabezal de extrusión de 30 a 180 r/min, tasa de producción de 30 a 120 tubos/hora.

2.2 Sistema de accionamiento y control

Las máquinas más grandes suelen adoptar un control electromecánico-hidráulico integrado:

El husillo principal utiliza CC o regulación de velocidad de frecuencia variable, normalmente de 0 a 150 r/min.
El movimiento vertical se controla hidráulicamente, con una velocidad de elevación de trabajo de 10 a 20 mm/s, equipado con seguimiento por codificador para un ascenso uniforme
Todos los datos operativos se introducen en un PLC y se controlan mediante una pantalla táctil HMI (interfaz hombre-máquina)

2.3 Requisitos ambientales y de instalación

3. Factores de decisión clave para la selección de equipos

3.1 Configuración del molde y cabezal de extrusión

Una ventaja significativa del proceso de extrusión radial vertical es el tamaño reducido del molde: solo se requiere un cabezal de extrusión y dos juegos de moldes por tamaño de tubería, lo que reduce en gran medida la inversión inicial en moldes.

Sin embargo, el diseño y mantenimiento del cabezal de extrusión determinan directamente la calidad del producto. Los cabezales de extrusión nacionales e importados difieren en la estructura mecánica, el rendimiento de formación de tuberías y la facilidad de instalación y ajuste. Al seleccionar, los usuarios deben evaluar en función de:

• Requisitos del tipo de junta

• Objetivos de grado de resistencia del hormigón

• Especificaciones de acabado superficial

3.2 Equipo de soporte requerido

La máquina principal por sí sola no forma una línea de producción completa. Es imprescindible el siguiente equipo auxiliar:

Máquina automática de soldadura de jaulas (para la fabricación de jaulas de refuerzo)
Planta dosificadora/mezcladora de hormigón
Caldera de vapor (si se adopta el curado con vapor)
Montacargas u otro equipo de manipulación de materiales

Algunos proveedores ofrecen soluciones integradas llave en mano que cubren todos los equipos de soporte.

3.3 Defectos de calidad comunes y puntos de control de procesos

En la producción nacional actual, los defectos comunes incluyen:

Espesor de pared desigual
Marcas de desgaste/rasgaduras en la superficie interior
Compactación insuficiente en el extremo de la campana (zócalo)
Estos suelen ser causados ​​por:
Diseño estructural del cabezal de extrusión.
Desajuste entre la velocidad de elevación y la velocidad de rotación
Diseño inadecuado de la mezcla de concreto (contenido de agua, gradación, contenido de cemento)

Por lo tanto, al seleccionar un proveedor, se debe prestar especial atención a su historial técnico en el diseño de cabezales de extrusión y optimización de parámetros de proceso.

4. Tendencias de la industria y desarrollo futuro

La industria se mueve en tres direcciones claras:

1. Mayor eficiencia de producción: tiempos de ciclo más rápidos y mayor producción por turno

2. Automatización total: reducción de la intervención manual mediante control de circuito cerrado basado en PLC

3. Flexibilidad de varios tamaños: capacidad de cambio rápido de molde para producir diferentes diámetros en una sola máquina

Al mismo tiempo, la eficiencia energética y la sostenibilidad ambiental están adquiriendo mayor importancia. Algunos equipos de próxima generación ahora integran principios de extrusión radial y vibración central, lo que ofrece una densidad de compactación mejorada y grados de impermeabilidad más altos sin sacrificar la velocidad de producción.
